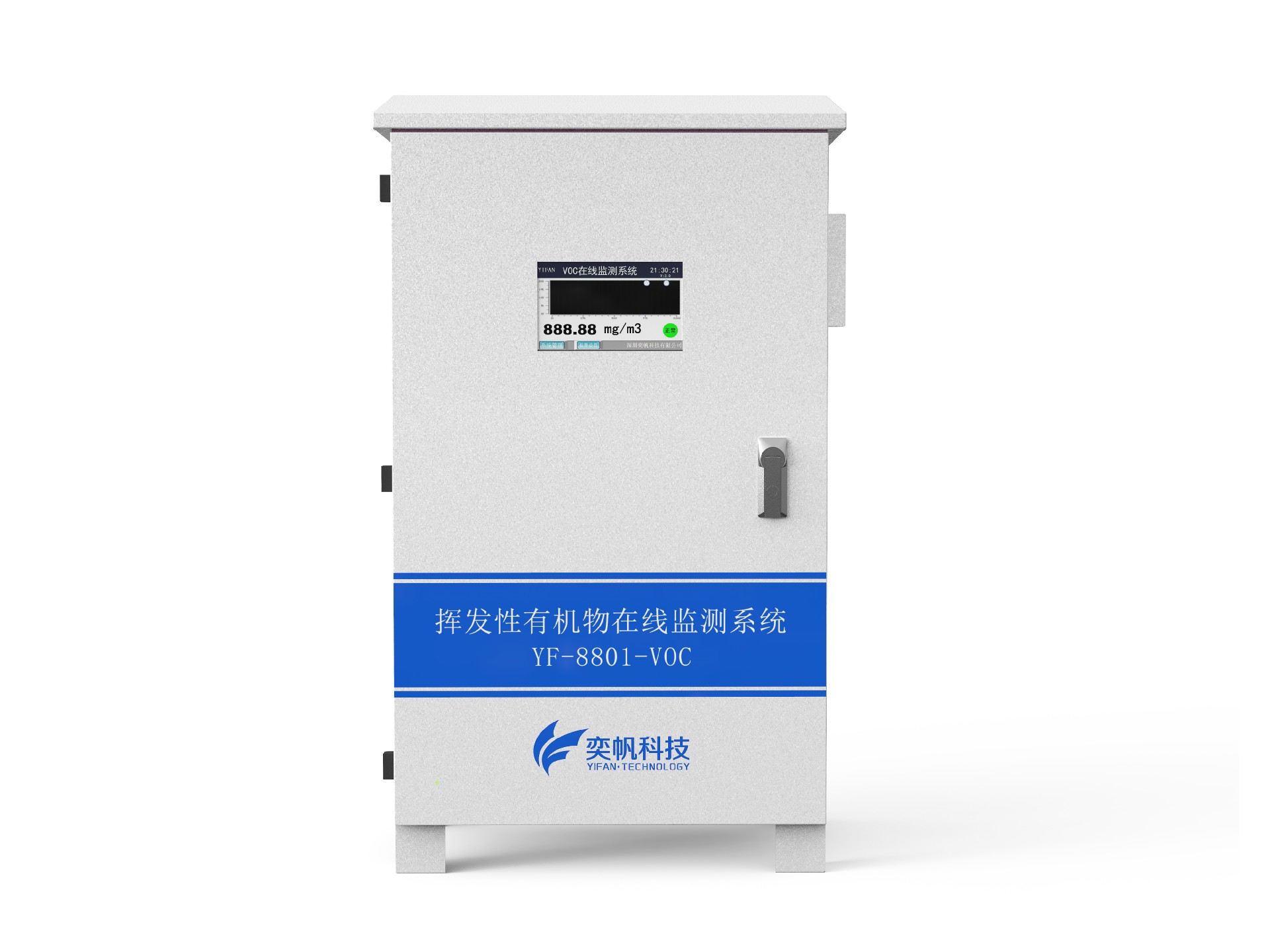

挥发性有机物在线监测系统(固定源)YF-8801-VOC安装方案

气体种类:VOC

检测原理:PID(光离子)

气体量程:0-200.00mg/m³(量程可选)

采样方式:泵吸式

精确度:≤±3%FS

分辨率:0.01mg/m³

通讯方式 :RS485 数字信号(直接传至环保平台)

输出方式 :GPRS(HJ212-2005,HJ212-2017)

联网信号 :4G

浏览人数 :491

本系统主要针对工业生产过程中产生的高温、高湿、高粉尘、油水混合等恶劣环境而设计,为避免高温、油性物质等对气体浓度检测不准提供在线连续监测解决方案。目标气体经过预处理系统后,得到气体分析仪所需的干净气体,能最大程度减少在处理过程中被测气体的损耗,保证气体浓度检测的准确性,能有效延长气体传感器的使用寿命和精度。该系统可输出4-20MA、标准的MODBUS RS485,可与网络系统连接,实现无距离实时监测,保障人员安全,确保安全生产。


VOC挥发性有机化合物 是造成酸雾、烟雾、地面臭氧的主要原因之一。高浓度的地面臭氧对人体有害,会导致人体出现如头疼、胸闷等不适症状。光化学烟雾的形成主要条件就是VOCs的存在,VOCs多半具有光化学反应性,会产生二次污染物。

排污企业安装VOC监测仪一般要求安装固定源在线监测仪(也叫排放口VOC监测仪),除此之外还有安装厂界VOC在线监测仪(也叫车间门口VOC在学校监测仪)。

固定源安装要求:

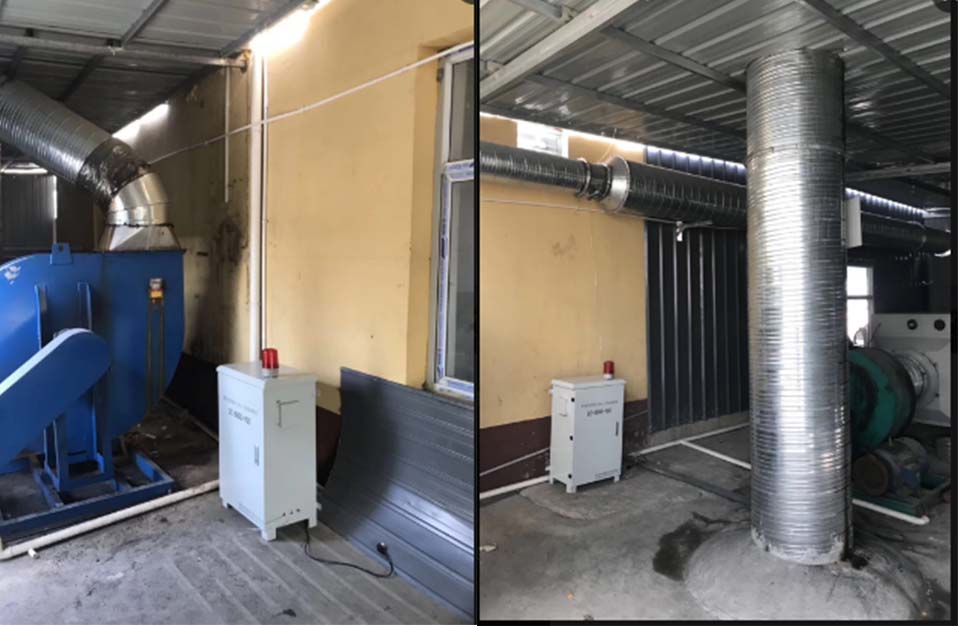

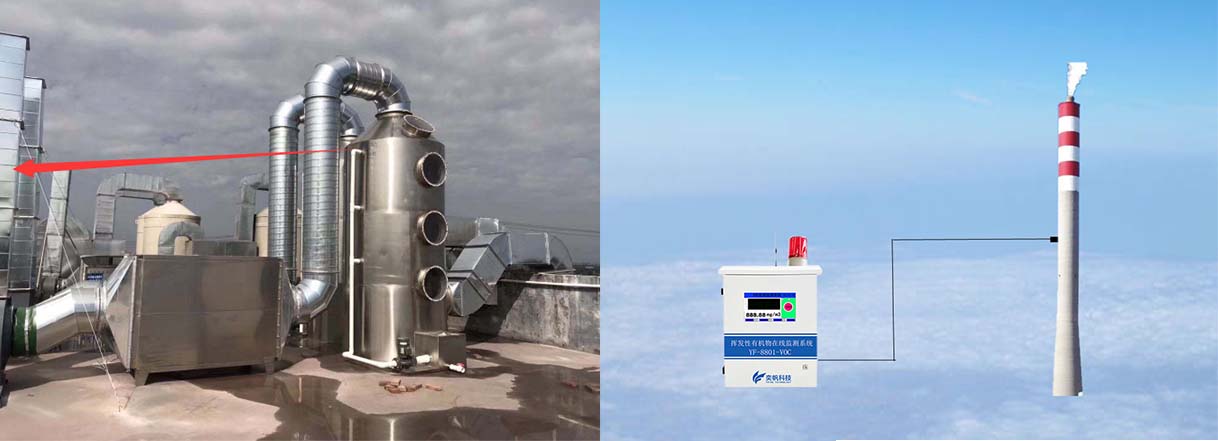

1. VOC固定源在线监测仪安装位置在于烟囱经过净化器净化处理后2-3米地方。

2. 外面线管不能超过20米,因为烟气里面温度基本到90℃左右,经过管子太长,会导致气体冷却降温结露,水气会太多;VOC由于受温度影响太大,经过长管子会导致VOC监测受外面温度影响。

3. 园区有多少VOC气体排放口,可以安装几台固定源的,也可以采用1对多方式安装。

4. 安装地点要接入220V室电,并保证24小数不断电。

5. 安装位置避免受到电磁干扰,因为联网是4G信号

6. 安装地点避免低洼地区,避免设备进水。

7. 能避免阳光直嗮。

8. 园区要求不能走明线,电线必须包起来。

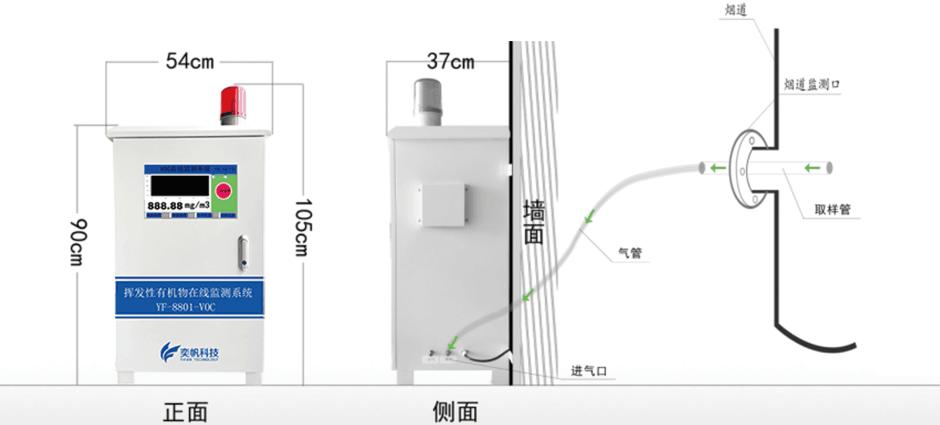

安装规范:


安装方式:一对一(准对企业一个排放口)



安装方式:一对多口(准对企业多个排放口,给企业减轻压力)

1. 企业多个烟囱排放口,并且距离不能大于50m.

2. 排放口都在一个楼层。

3. 排放口浓度差不能相差太大,不然导致设备里面传感器彼此受到干扰。
